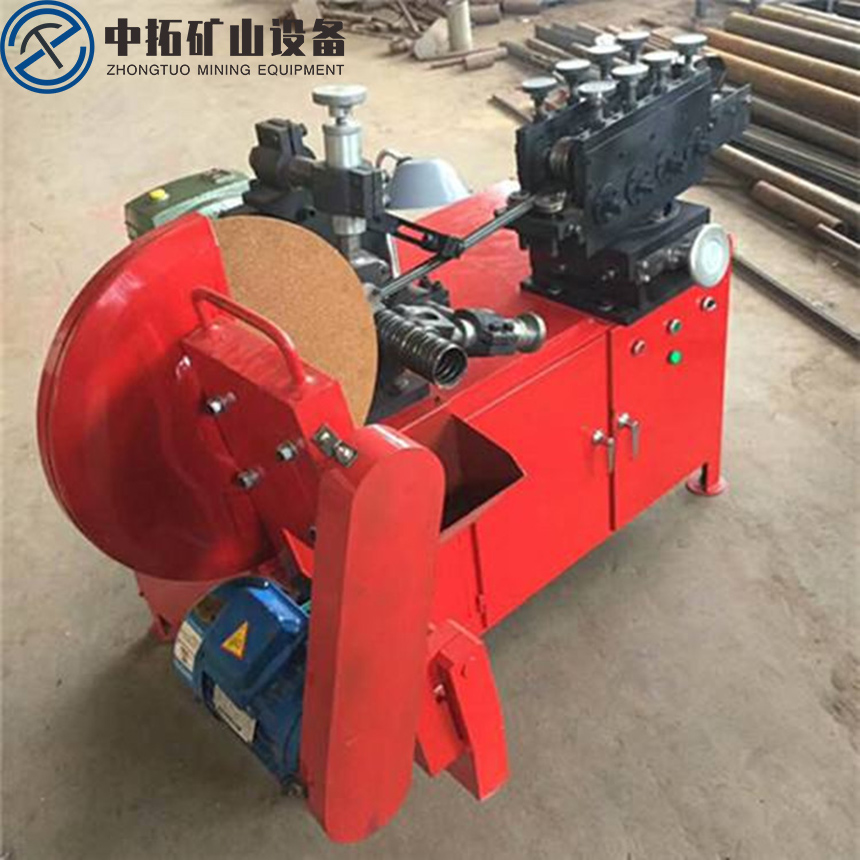

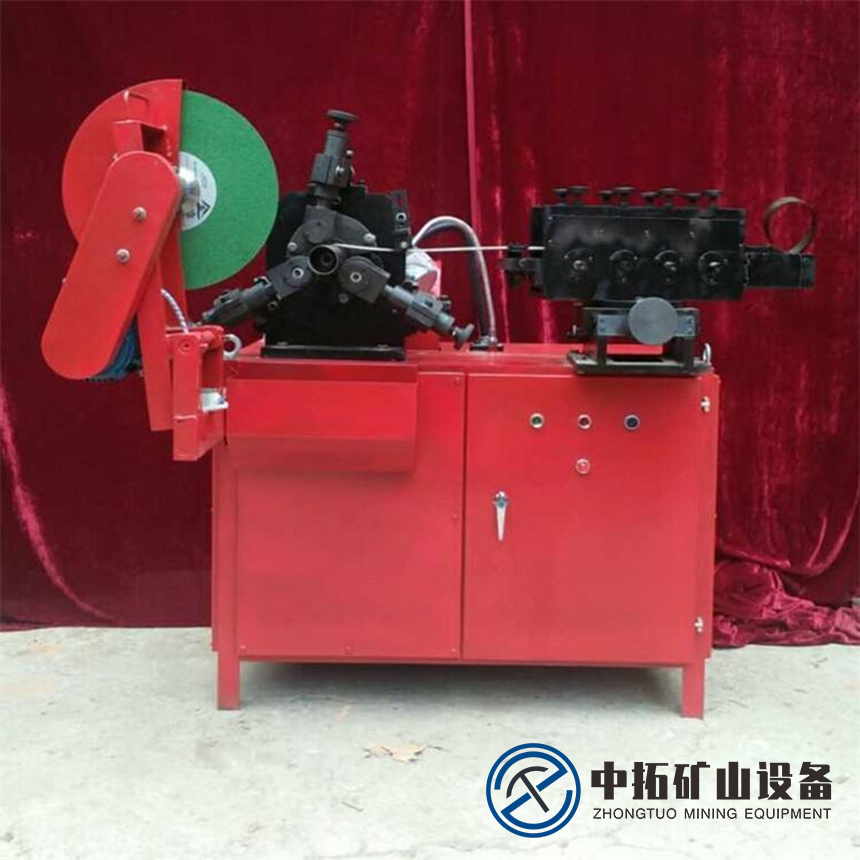

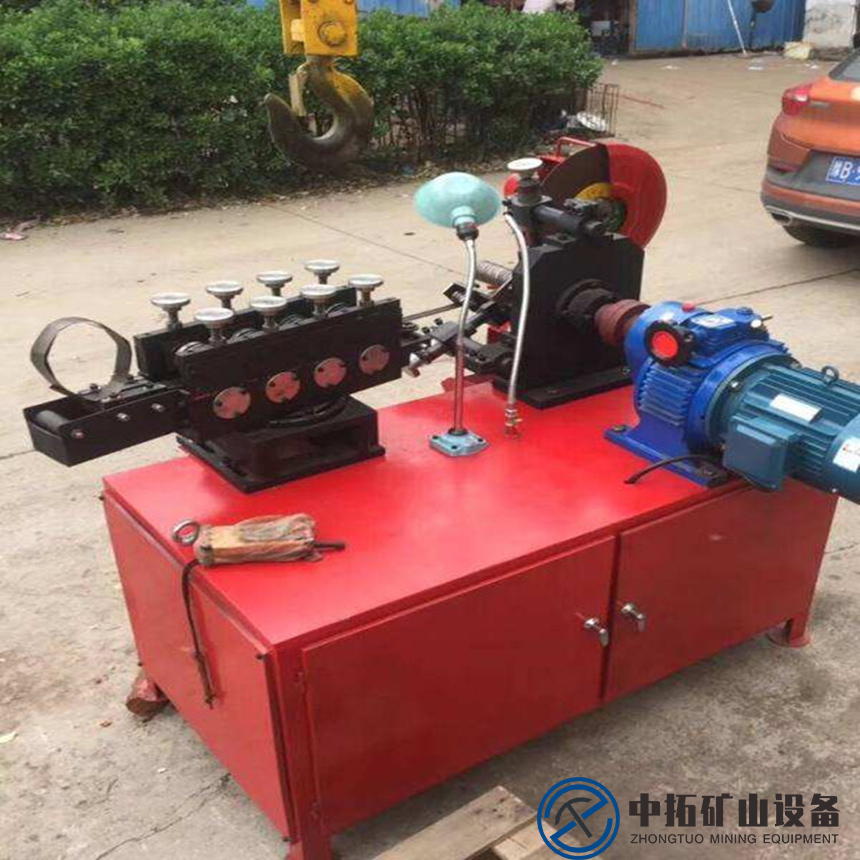

一.產品名稱：波紋管制管機，波紋管成型機
二.產品技術參數：
1、主電機功率:N=3KW n=1430r/min
2、鋼帶寬度:b=36mm
3、鋼帶厚度:a=0.25~0.3m
4、卷管直徑范圍:Ф35~Ф135mm
5、生產速度:Ф35~Ф65 4m/min
中70~Ф1352m/min
6、切割機電功率:N=0.75KW n=1380/min
三、產品工作原理

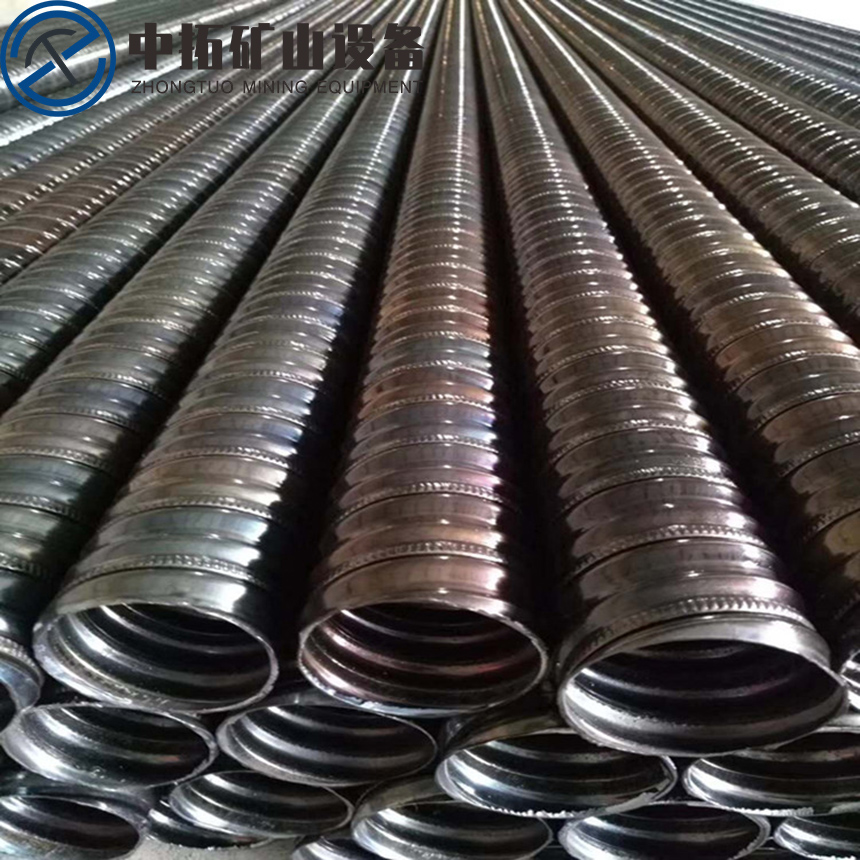

制管機由電機驅動蝸輪減速箱減速后，帶動發型芯軸，由芯軸上一個斜齒輪與二個直齒輪嚙合，拉動鋼帶，鋼帶經四組滾輪壓波并翻邊后，纏在芯軸上，再經壓合輪咬合，壓密輪壓花及壓實輪實后成為螺旋狀波紋管。

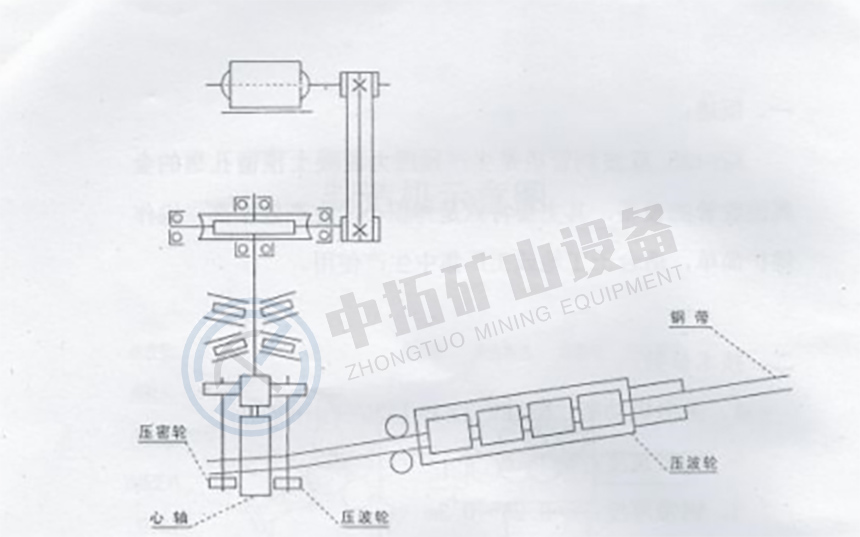

其傳動原理如圖二:
