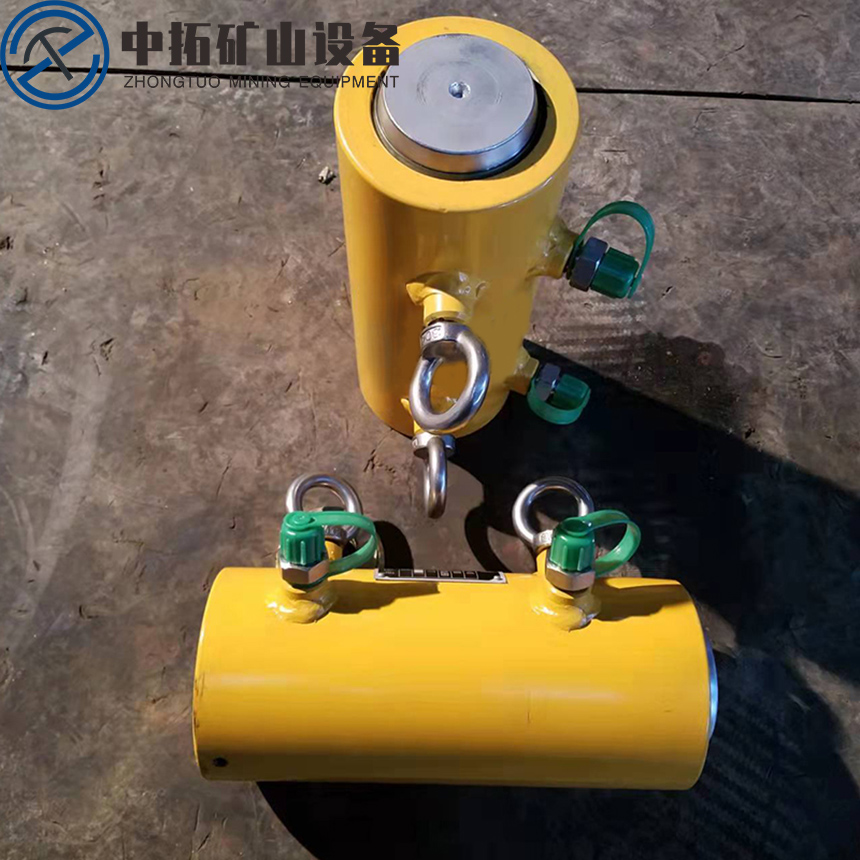

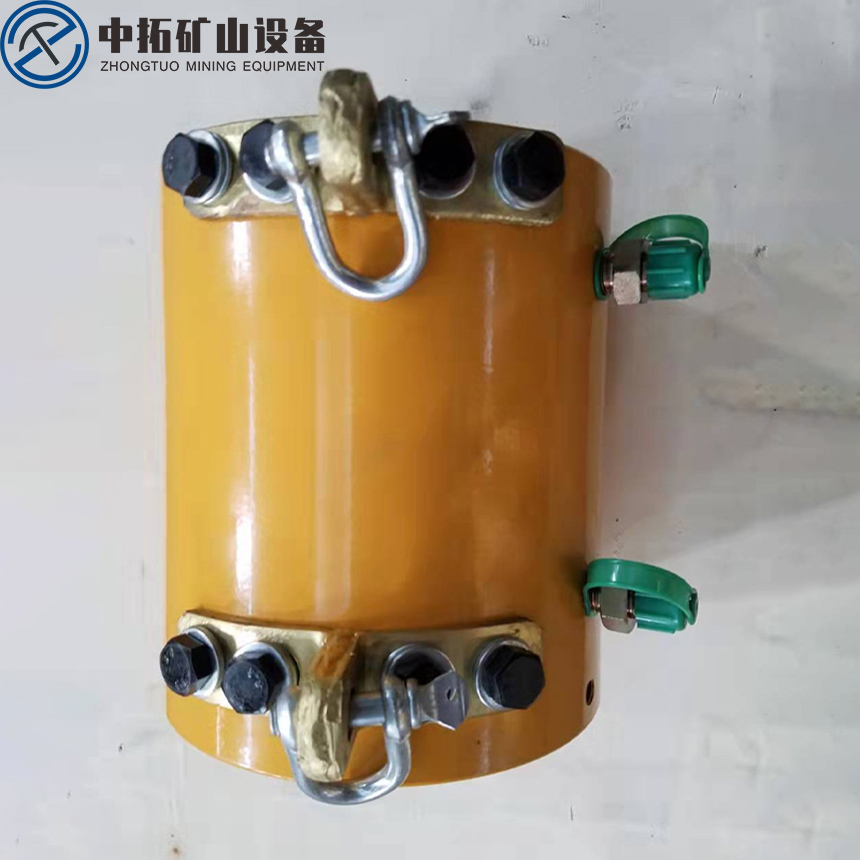

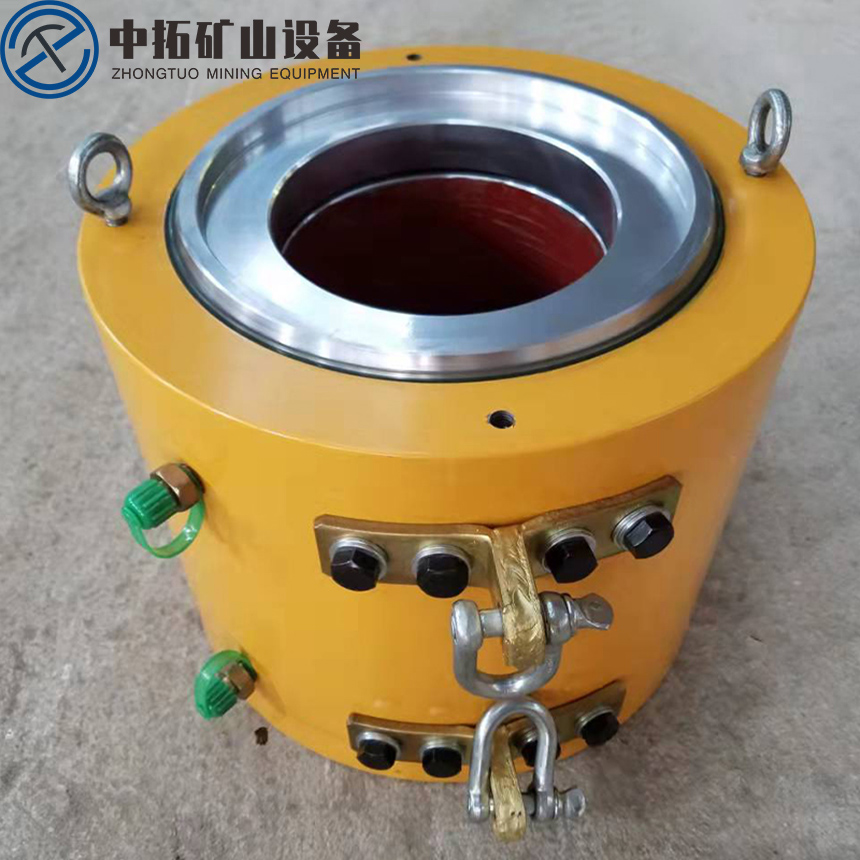

一、產品名稱：穿心式千斤頂
二、穿心式千斤頂用途：千斤頂是多種預應力錨固體系配套的張拉設備，是一種通用型多功能穿心式張拉千斤頂，它是在原YCW（A）系列千斤頂?shù)幕A(chǔ)是采用特殊工藝和材料，優化結構設計，及采用新型密封技術改進結構形式后更加輕量化的新型千斤頂。它具有體積小、重量輕、密封性能好、可靠性高、操作方便等特點。可廣泛應用于先張和后張法的預應力混凝土結構、預應力混凝土橋梁、高層建筑、公路、電站、巖土邊坡錨固等施工工程中。配用不同的附件，可分別張拉多種類型夾片群錨、DM鐓頭錨和LZM冷鑄錨
。
三、穿心式千斤頂使用方法1、準備工作：首先應了解工程設計中對預應力束的張拉要求，例如每束鋼絞線的根數、標準強度、截面積數值、控制應力δκ、要求的張拉伸長值、錨具的回縮值等，然后根據“油壓——輸出力”標定值確定δκ時的油壓值。
2、千斤頂和錨具的安裝：
- 將鋼絞線穿入結構物的預留孔道。在張拉端要求鋼絞線束的“外露長度”比千斤頂?shù)墓ぷ鏖L度長出200—250mm。鋼絞線必須用薄片砂輪機切割，切后不得散頭，也不得出現“毛頭”，以免穿孔困難。
- 將工作錨板自鋼絞線束端部套在束上，并推至錨墊板處，對中止口后固定。
- 安裝工作錨夾片時將夾片沿鋼絞線推入錨板的錐孔中，敲平。
- 安裝限位板。限位板根據工作錨板的設計，與錨板的孔相對應配合。
- 安裝千斤頂。先將鋼絞線束端部用鐵絲稍加捆扎，即可將千斤頂?shù)跗饋泶┨自阡摻g線束上，并將千斤頂前端蓋支承口套在限位板的外面。
- 將工具錨安裝在活塞端部的支承止口上。
3、張拉：
- 將B路截止閥（回油閥）打開，A路截止閥關閉，啟動油泵，向張拉缸供油進行張拉。同時調節節流閥，以控制油壓高低和張拉速度。
- 在活塞外伸時，工具錨夾片可自行夾緊鋼絞線。工作錨夾片此時受限位板的限制，會被稍微帶出，而不會退出工作錨孔。
- 當活塞行程還剩余10~20mm時，應停止向A路供油，此時應將節流閥回旋，同時旋回截止閥，A路壓力降至零點。由于鋼絞線的回縮，活塞將被拉回若干毫米，這時工作夾片被帶入錨板孔內而自行夾緊鋼絞線。
- B路關閉截止閥，打開節流閥向B路（回程缸）供油，活塞回程，留10~20mm即可停泵。至此，已完成一個張拉循環。如鋼絞線束較長，一次張拉伸長值不夠，達不到張拉控制應力δκ，則必須進行第二次張拉。重復本節步驟1~4完成 二次張拉循環。如此重復張拉，直至達到控制應力δκ為止
